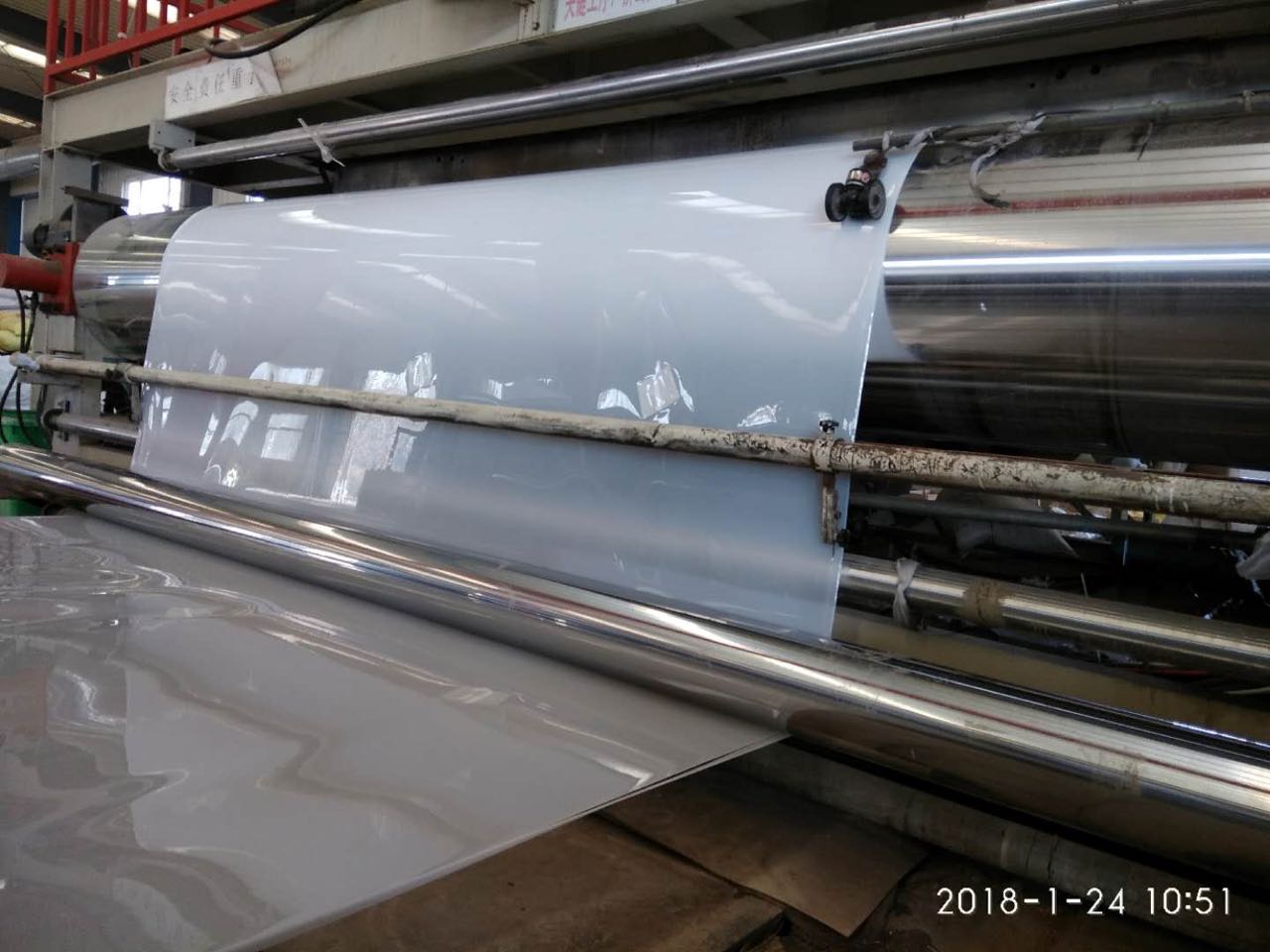

采用吹塑法，可以制造光面土工膜，也可以制造糙面土工膜，以及具有不同材質(zhì)、不同功能的復(fù)合土工膜，如面層為一般光面土工膜，中間層為發(fā)泡層的保溫土工膜，中間層為廉價(jià)層的經(jīng)濟(jì)型土工膜等。目前產(chǎn)量大、用量多的為光面土工膜。

吹塑法土工膜制造工藝的兩大關(guān)鍵，一為原料的選擇和配方設(shè)計(jì)，二為工藝條件的控制。吹塑法土工膜原料的選擇和配方設(shè)計(jì)Ⅰ吹塑法土工膜原料的選擇：吹塑法制造土工膜，一般設(shè)備都比較大，清洗一次十分困難。因此，對(duì)于聚氯乙烯等熱敏性樹脂，用吹塑法制造土工膜是不適宜的；上吹吹塑法制造土工膜，若聚合物的熔體強(qiáng)度過低，會(huì)給引膜造成極大困難。即使偶然引膜成功，也會(huì)因斷膜頻繁，給穩(wěn)定生產(chǎn)造成極大困難。因此，至于線形低密度聚乙烯、茂金屬線形低密度聚乙烯等熔體強(qiáng)度較低的樹脂，通常并不直接用吹塑法制造土工膜。由于線形低密度聚乙烯、茂金屬線形低密度聚乙烯力學(xué)性能優(yōu)異，特別是茂金屬線形低密度聚乙烯的拉伸強(qiáng)度可高達(dá)50~60Mpa，是普通PE的2倍以上，它們與普通PE相容性又很好，因此，常用其與低密度聚乙烯、高密度聚乙烯共混，以提高普通PE的拉伸強(qiáng)度，提高高密度聚乙烯的柔軟性等。也可以在共擠出機(jī)組上制造多層結(jié)構(gòu)的復(fù)合土工膜，使普通的PE土工膜的力學(xué)性能得到改善。


僅從土工膜制造的角度考慮，低密度聚乙烯、中密度聚乙烯、高密度聚乙烯、聚丁烯及EVA等，是適宜用吹塑法制造土工膜的。吹塑法土工膜配方設(shè)計(jì)采用吹塑制造土工膜，聚合物要在180-230℃的高溫下熔融、塑化，因此，要求所使用的聚合物的耐熱性必須保證在這樣高的溫度條件下，在一定的時(shí)間內(nèi)不分解，或很少降解。土工膜在儲(chǔ)存、運(yùn)輸和施工過程中，又避免不了與陽(yáng)光、空氣的氧接觸，一般的聚合物抵抗氧和紫外線的能力又很差。因而土工膜的制程過程中，配方的設(shè)計(jì)至關(guān)重要，這也是一項(xiàng)十分復(fù)雜的問題。
